引导式工作流 | CloudWorx for Revit 柱体提取

本指南全面介绍在 CloudWorx for Revit 中使用 Column fitter（柱体拟合） 进行柱体提取的工作流。

视频

CloudWorx for Revit 柱体提取的工作流视频

练习数据

Office_facade.lgsx

初始步骤

导入项目数据

1. 在 Project（项目） 面板中，点击 Open LGSx。

2. 点击 OK 关闭关于单位（units）的提示信息。

3. 浏览并找到所需数据集，点击 OK 将其导入 CloudWorx。

4. 删除 scope box（范围框），因为本工作流不需要它们。只需点击框的任一边缘，然后按 Delete。

创建围栏（Fence）

1. 为加快点云数据的处理速度，可使用围栏工具临时隐藏不需要的点。点击 Fence | Polygonal Fence（多边形围栏）。

2. 在感兴趣区域周围绘制一个多边形。要闭合多边形并结束命令，再次选中第一个点即可。

3. 使用 ViewCube 将视图旋转到正面，然后再次启用 Polygonal Fence 工具，用它去除初次裁剪后残留的零星树枝。

调整标高范围（Level Extents）

1. 在 Revit 的项目浏览器中，进入 Elevations（立面视图） 并选择所需的立面视图。本工作流中为 East（东立面）。

2. 调整各标高，使其与楼层地面及吊顶标高一致。然后启用 Reveal Hidden Elements（显示隐藏元素） 模式。

定位项目基点与测量点

1. 将项目基点（project base point）与测量点（survey point）均设为 L1，以固定标高。

2. 点击 Close Reveal Hidden Elements 退出该模式，并切换到三维视图。

柱体提取

从 Autodesk 族库中添加柱类型

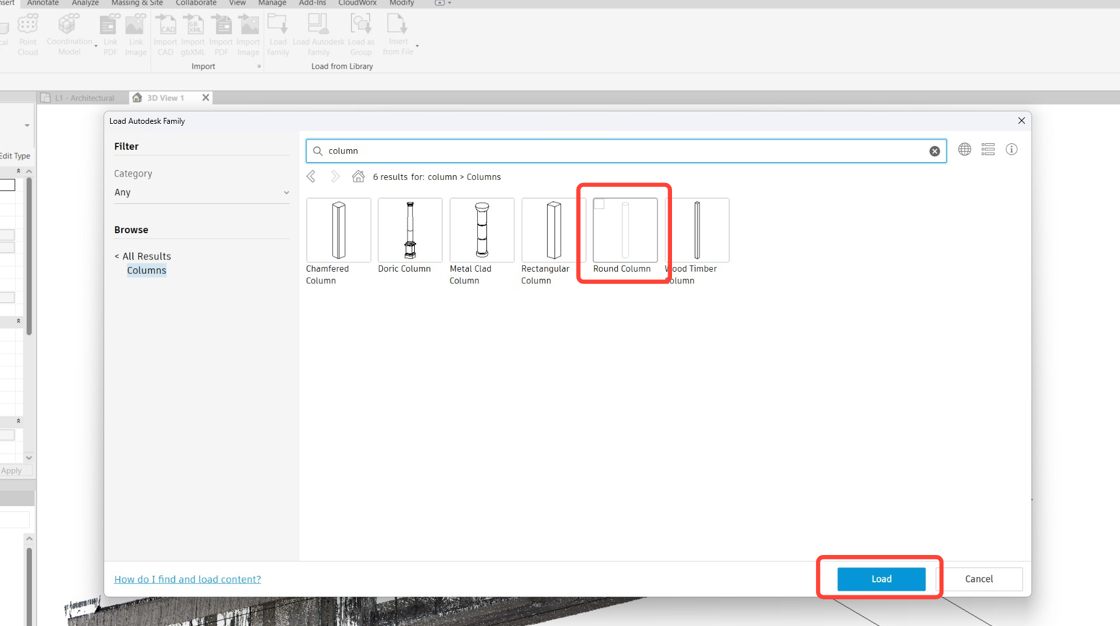

1. 进入 Insert（插入） 选项卡，点击 Load Autodesk Family 以查找所需的柱类型。

2. 在 Load Autodesk Family 对话框的搜索栏中输入 column。

3. 选择适当的柱类型——本工作流中为圆柱（round column）——然后点击 Load。

创建柱体几何

1. 进入 CloudWorx | Fitters，点击 Column。

2. 出现 Fit Column 对话框时，在下拉列表中选择现已可用的 Round Column 族。点击 OK。

3. 柱体提取只需单击一次。点击第一根柱上的任意位置。

4. 此处柱子的尺寸与预加载的类型不匹配，因此勾选 Create new type（创建新类型） 复选框，然后点击 OK。

5. 按住鼠标滚轮进行平移，继续添加其余的柱子。要结束命令，按 Escape。 6. 在 Rendering 面板中点击 Point Visibility 隐藏点云，检查所创建的柱体几何。

提取出的柱体现在清晰地显示在三维视图中。
